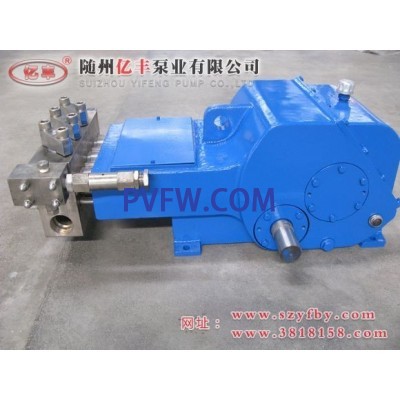

3S系列往复高压泵

一、产品的特点及适用范围

  本系列高压柱塞泵是我公司自主研发生产的高压柱塞泵。本系列产品都具有结构紧凑、体积小、重量轻、效率高等特点，可运输清水、乳化液等类似清水液体。主要是用在高压清洗车、管道疏通车、消防车、高压加湿器、高压运输车、船舶等需要高压传送的设备上。

使用环境及工作条件：

（1）在系统泵工作介质为清水，建议用户在0℃以上使用，必要时采取措施，以防介质结冰。

（2）保证介质清洁，必须加装过滤器，过滤精度建议在80~100目之间，并定期清洁，以延长柱塞、填料、进排液阀等零件的使用寿命。

   （水质要求：颗粒度<0.1mm    含量：m3<5g    PH6.5－8)

二、结构组成：

   该动力端由曲轴箱体，高速齿轮油、十字头中间杆、连杆总成、销轴及强制润滑等主要零件组成。

   箱体为箱型结构，由高强度铸造制造。设计时充分考虑防尘防水，在箱体上部设有通气帽，用以平衡箱体内外气压，另有通气帽拧下来即为注水油孔，驱动部分安装在箱体内，高速齿轮与曲轴总成上的人字齿轮箱啮合，传动平稳，噪音低、三套曲轴连杆机构带动十字头中间杆的柱塞往复运动，传动端润滑采用强制润滑，由高速齿轮带动油泵供油，使曲轴连杆瓦、轴承、连杆销轴、十字头滑道，各运动副润滑充分、保障减少磨损、延长寿命使用。
